1 機槭加工過程中劃線有如下作用

(1)確定工件的加L余量,使機械加工有明確的尺寸界線

(2)便于復雜工件在機床上的安裝,可按劃線找正定位

(3)能夠及時發現和處理不合格毛坯,避免加工后造成損失;

(4)采用借料劃線可使誤差不大的毛坯得到補救,使加工后的零件仍能符合要求。

2.劃線的準確程度對零件的加工精度影響

劃線除了要劃出的線條均勻清晰之外,最重要的是要保證尺寸準確。劃線發生錯誤或精度太低時,都能造成加工錯誤而使工件報廢。由于劃出的線條總是有一定的粗細,同時在使用工具和量取尺寸時難免存在一些誤差,所以不能達到絕對準確。

一般劃線要求的精度在0.25~0.50mm范圍內。因此,通常不能單依靠劃線來直接保證加工的最后尺寸,而在加工時仍要通過測量才能確定件的尺寸是否達到了圖樣的要求

3 劃線分為平面劃線和立體劃線兩種

(1)平面劃線只在工件的一個表上劃線后,就能明確表示加廣線的劃線稱為平面劃線。如在板料、條料表上劃線,在法盤端面上劃鉆孔加「線等都屬于平面劃線。

(2)立體劃線在1件幾個互成不同角度(通常是互相垂直)的表面上劃線,才能明確表示加工界線的劃線稱為立體劃線。如劃出矩形塊各表面的加工線以及支架、箱體等表面的加工線都屬于立體劃線。

4 劃線時常用的劃線工具：

劃線平板：是用來安放工件和劃線工具的,并在它上面進行劃線工作。

劃線平臺	劃線平板

劃針：用來劃線,常與鋼直尺、90°角尺或劃線樣板等導向工具-起使用

劃規：在劃線工作中可劃圓和圓弧、等分線段、等分角度,以及量取尺寸等。

單腳劃規：用來求圓形工件的中心。

劃線盤：用來劃線或找正工件位置

劃線尺架：用來夾持鋼直尺的劃線工具稱為劃線尺架。劃線時,它配合劃線盤一起使用,以確定劃針在平板上的高度尺寸。

游標高度尺：用來測量高度。附有劃線量爪,可作為精密劃線工具。

90°角尺：主要有圓柱角尺、刀口角尺、矩形角尺、鑄鐵角尺和寬座角尺等。在劃線時用作劃垂直線或平行線時的導問工具,或用來找正在劃線平板上的垂直位置

直角尺,鑄鐵直角尺	鑄鐵方尺

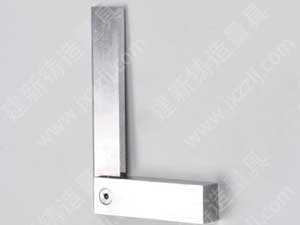

寬座角尺	刀口角尺

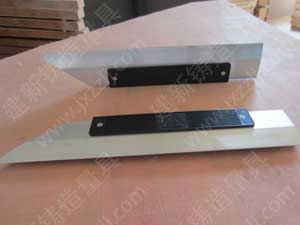

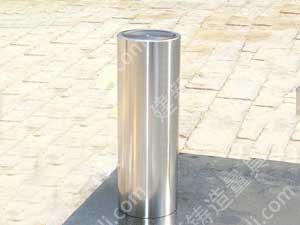

圓柱角尺	刀口尺

樣沖：在已劃好的線上沖眼用,以保持牢固的劃線標

各種支持工具：有V型架、劃線方箱、角鐵、千斤頂和斜墊鐵等。

V型架	劃線方箱
直角板	千斤頂

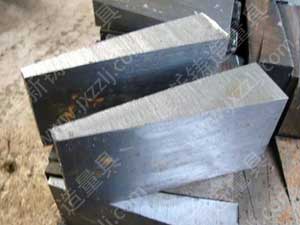

斜墊鐵
