鑄鐵平尺相關參數
本文導讀:常用的鑄鐵平尺有Ⅰ字、Ⅱ字形平尺和橋型平尺兩種。Ⅰ字、Ⅱ字形平尺用于檢驗狹長導軌平面的直線度,亦可作為過橋來檢驗兩導軌平面的平行度;橋型平尺不僅可檢查狹長導軌平面的直線度,而且可作為刮削狹長導軌面時涂色研點的基準研具。
					鑄鐵平尺相關參數:
鑄鐵平尺(統稱平尺)用于檢驗工件的直線度和平面度。檢驗方法有光隙法、直線偏差法和斑點法(即涂色法)。

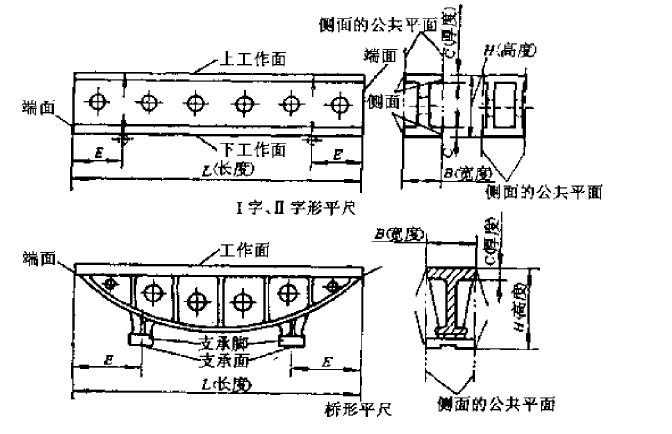

常用的鑄鐵平尺有Ⅰ字、Ⅱ字形平尺和橋型平尺兩種。Ⅰ字、Ⅱ字形平尺用于檢驗狹長導軌平面的直線度,亦可作為過橋來檢驗兩導軌平面的平行度;橋型平尺不僅可檢查狹長導軌平面的直線度,而且可作為刮削狹長導軌面時涂色研點的基準研具。
鑄鐵平尺分為00、0、1和2四個精度等級。各種精度鑄鐵平尺的直線度公差和任意200mm長度上的直線度公差.
鑄鐵平尺側面對工作面的垂直度公差為工作面直線度的5倍.
鑄鐵平尺使用前,應把工作面和被測量面清洗干凈,不得有銹蝕、斑痕及其他缺陷存在,
否則將直接影響測量精度和“拉毛”平尺及導軌表面。使用時,應根據不同的要求選用不同的精度等級的鑄鐵平尺。

			鑄鐵平尺(統稱平尺)用于檢驗工件的直線度和平面度。檢驗方法有光隙法、直線偏差法和斑點法(即涂色法)。
常用的鑄鐵平尺有Ⅰ字、Ⅱ字形平尺和橋型平尺兩種。Ⅰ字、Ⅱ字形平尺用于檢驗狹長導軌平面的直線度,亦可作為過橋來檢驗兩導軌平面的平行度;橋型平尺不僅可檢查狹長導軌平面的直線度,而且可作為刮削狹長導軌面時涂色研點的基準研具。
鑄鐵平尺分為00、0、1和2四個精度等級。各種精度鑄鐵平尺的直線度公差和任意200mm長度上的直線度公差.
鑄鐵平尺側面對工作面的垂直度公差為工作面直線度的5倍.
鑄鐵平尺使用前,應把工作面和被測量面清洗干凈,不得有銹蝕、斑痕及其他缺陷存在,
否則將直接影響測量精度和“拉毛”平尺及導軌表面。使用時,應根據不同的要求選用不同的精度等級的鑄鐵平尺。
![]()  |
各種鑄鐵平尺的規格尺寸:
|
 規格  |
 Ⅰ字、Ⅱ字形平尺  |
 橋型平尺  | ||||||
|
 L  |
 B  |
 C (不小于)  |
 H (不小于)  |
 L  |
 B  |
 C (不小于)  |
 H (不小于)  | |
|
 400  |
 400  |
 30  |
 8  |
 75  |
 -  |
 -  |
 -  |
 -  |
|
 500  |
 500  |
 30  |
 8  |
 75  |
 -  |
 -  |
 -  |
 -  |
|
 630  |
 630  |
 35  |
 10  |
 80  |
 -  |
 -  |
 -  |
 -  |
|
 800  |
 800  |
 35  |
 10  |
 80  |
 -  |
 -  |
 -  |
 -  |
|
 1000  |
 1000  |
 40  |
 12  |
 100  |
 1000  |
 50  |
 16  |
 180  |
|
 1250  |
 1250  |
 40  |
 12  |
 100  |
 1250  |
 50  |
 16  |
 180  |
|
 1600  |
 1600  |
 45  |
 14  |
 150  |
 1600  |
 60  |
 24  |
 300  |
|
 2000  |
 2000  |
 45  |
 14  |
 150  |
 2000  |
 80  |
 26  |
 350  |
|
 2500  |
 2500  |
 50  |
 16  |
 200  |
 3500  |
 90  |
 32  |
 400  |
|
 3000  |
 3000  |
 55  |
 20  |
 250  |
 3000  |
 100  |
 32  |
 400  |
|
 4000  |
 4000  |
 60  |
 20  |
 280  |
 4000  |
 100  |
 38  |
 500  |
|
 5000  |
 -  |
 -  |
 -  |
 -  |
 5000  |
 110  |
 40  |
 550  |
|
 6300  |
 -  |
 -  |
 -  |
 -  |
 6300  |
 120  |
 50  |
 600  |
